● General Specifications（一般規格）

○ Material:Frame And Impeller:Thermal Plastic UL 94-0

○ Lead Wires:UL Type RED Wire Positive(+)Black Wire Negative(-)

○ Insulation Resistance:10MΩ Or Over With a DC250V Megger

○ Dielectric Withstand Voltage:AC500V 1S

○ Allowable Ambient Temperature Range:-10℃～+70℃(Operating)-40℃～+70℃(Storage)

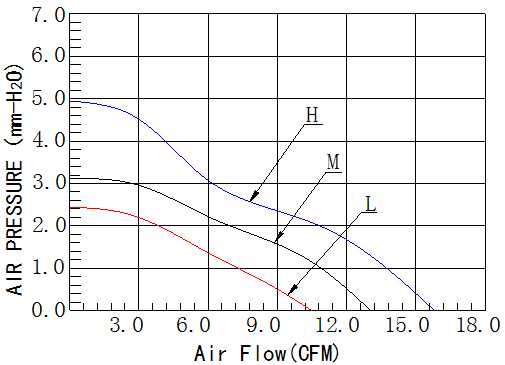

● Characteristic Curves（特性曲線）

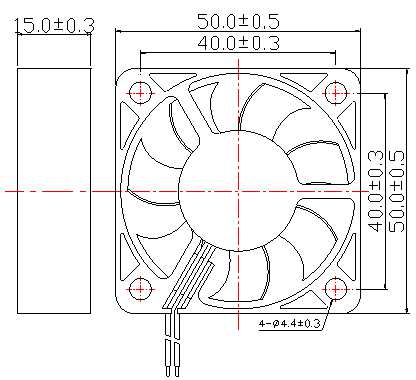

● Dimensions Drawing(外觀圖）


● Characteristic Curves（特性曲線）


● Specifications（規格）

（型號） Model	（軸承類型） Bearing  Type	（電壓） Rated Voltage	（電壓范圍） Operation Voltage	（電流） Current	（轉數） Speed	（風量） Air Flow	（風壓） Static Pressure	(噪音） Noise Level	（重量） Weight
		VDC	VDC	A	RPM	CFM	mmH20	dBA	g
JDH5015S	Sleeve	5	4.5～5.5	0.30	5500	16.50	4.58	36.4	29
JDM5015S				0.23	4500	13.94	3.04	31.7
JDL5015S				0.17	3500	10.85	2.25	29.4
JDH5015B	Ball			0.30	5500	16.50	4.58	36.4
JDM5015B				0.23	4500	13.94	3.04	31.7
JDL5015B				0.17	3500	10.85	2.25	29.4
JDH5015S	Sleeve	12	10.8～13.2	0.16	5500	16.50	4.58	36.4
JDM5015S				0.12	4500	13.94	3.04	31.7
JDL5015S				0.08	3500	10.85	2.25	29.4
JDH5015B	Ball			0.16	5500	16.50	4.58	36.4
JDM5015B				0.12	4500	13.94	3.04	31.7
JDL5015B				0.08	3500	10.85	2.25	29.4
